Когда выбирают открытое исполнение
- На объекте уже построен энергоблок или выделено помещение под генерацию
- Установка идёт в контейнер или блок-модуль собственного изготовления
- Бюджет проекта ограничен, а шум и погода закрываются строительными решениями
- Планируется частое обслуживание — например, работа на попутном газе нестабильного состава
- Нужен минимальный вес и габарит для заноса в существующее здание
Что предусмотреть на объекте
Агрегат без кожуха не рассчитан на установку под открытым небом. Помещение или укрытие должно обеспечивать:
- приточно-вытяжную вентиляцию с отводом тепла от агрегата;
- шумоизоляцию — уровень шума открытой установки высокий;
- газоход и отвод выхлопных газов за пределы помещения;
- систему газообнаружения и пожаротушения;
- подходы для обслуживания и точку подъёма для съёма узлов.
Технические характеристики
| Модель | ED500NG |
|---|---|
| Номинальная электрическая мощность | 500 кВт |
| Мощность в длительном режиме | 450 кВт |
| Электрический КПД | 37 % |
| Двигатель | Huachai HC12V132, 12-цилиндровый V-образный, производство по лицензии Deutz |

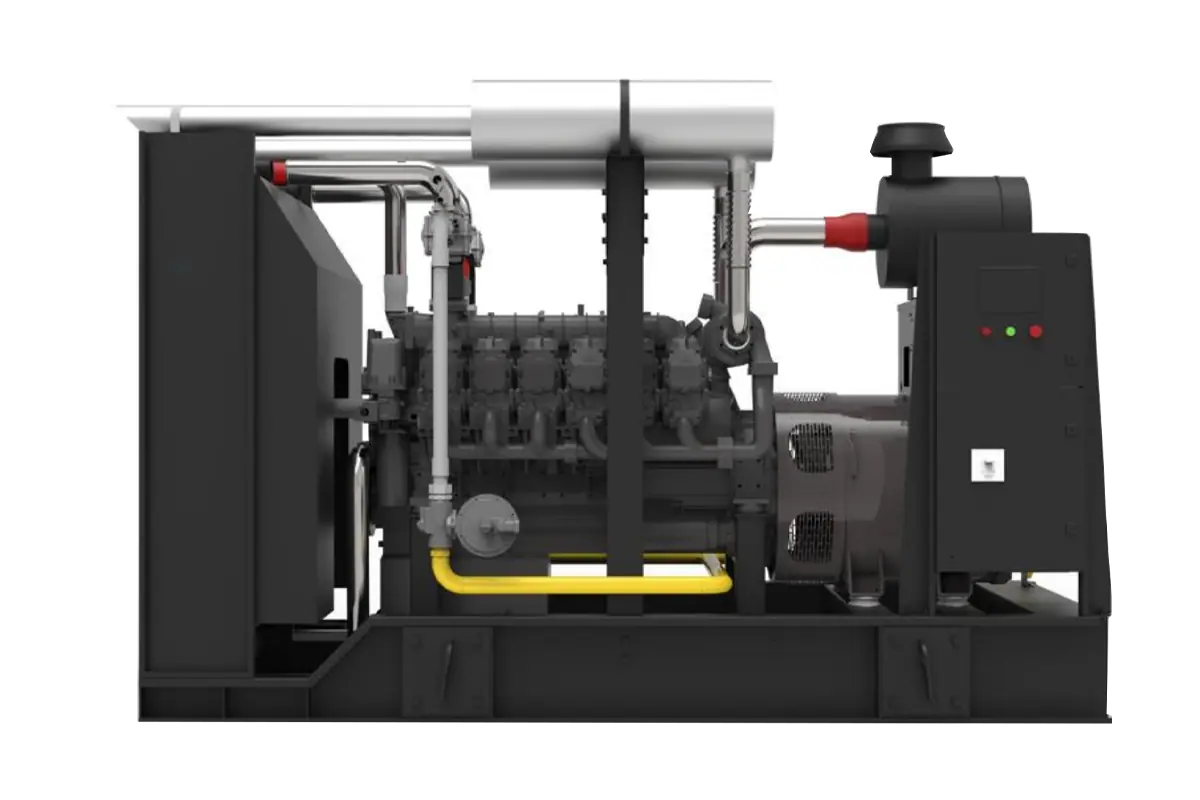

| Исполнение | Открытая рама, без кожуха и контейнера |
| Топливо | Природный газ |
| Расход газа при 100 % нагрузке | 138 м³/ч |
| Наработка в год | до 8 000 ч |
| Ресурс до капитального ремонта | 30 000 ч |
ED500NG — пример типоразмера. Открытое исполнение доступно и на других платформах линейки; подбор мощности идёт под нагрузку конкретного объекта.
Линейка открытого исполнения
| Серия | Платформа двигателя | Мощность |
|---|---|---|
| EN10–EN50 | EN | 10–50 кВт |
| EC50–EC500 | Cummins | 50–500 кВт |
| ES120–ES250 | Steyr | 120–250 кВт |
| ED150–ED500 | Deutz | 150–500 кВт |
| EB600–EB1500 | Baudouin | 600–1500 кВт |

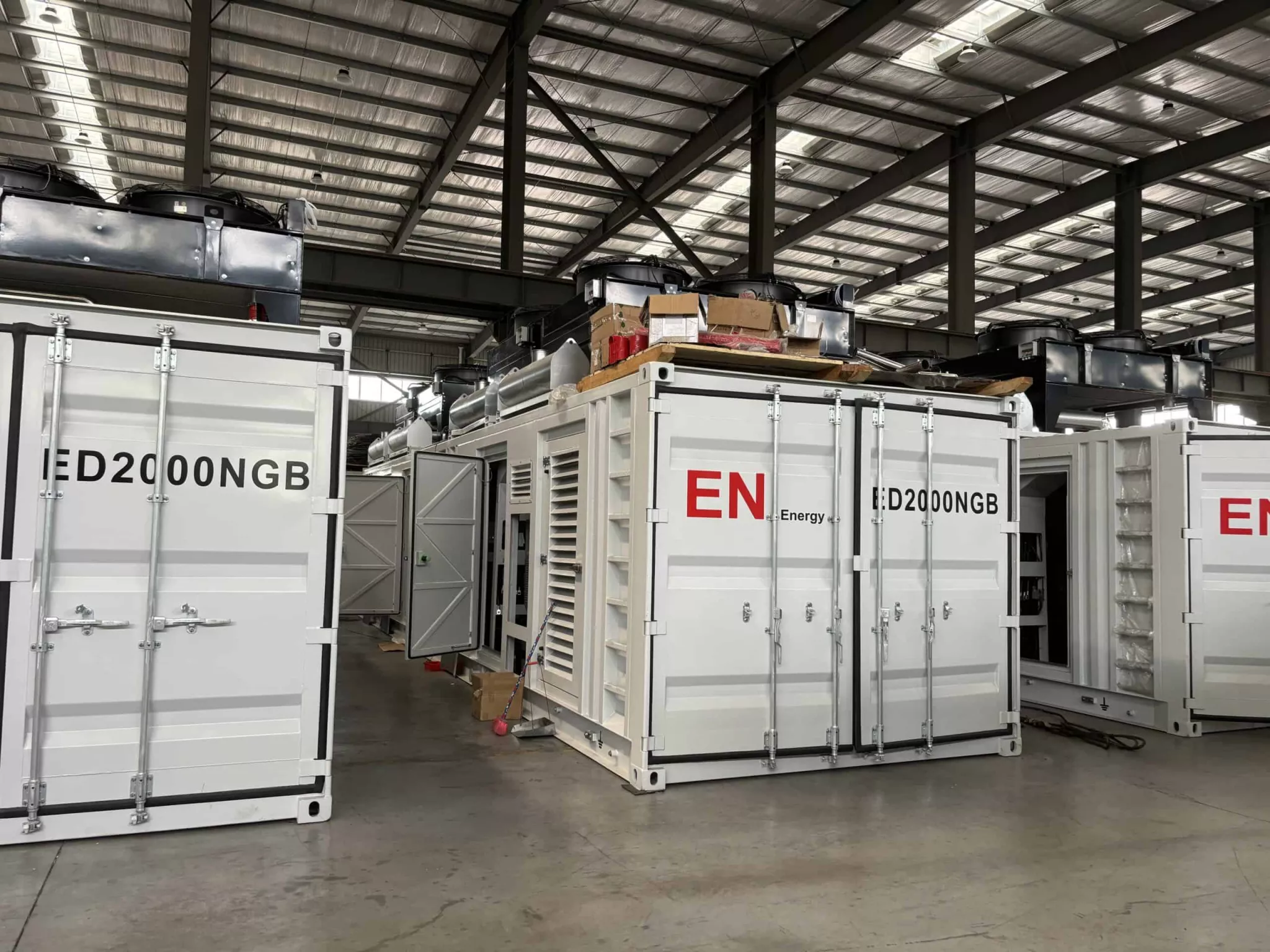

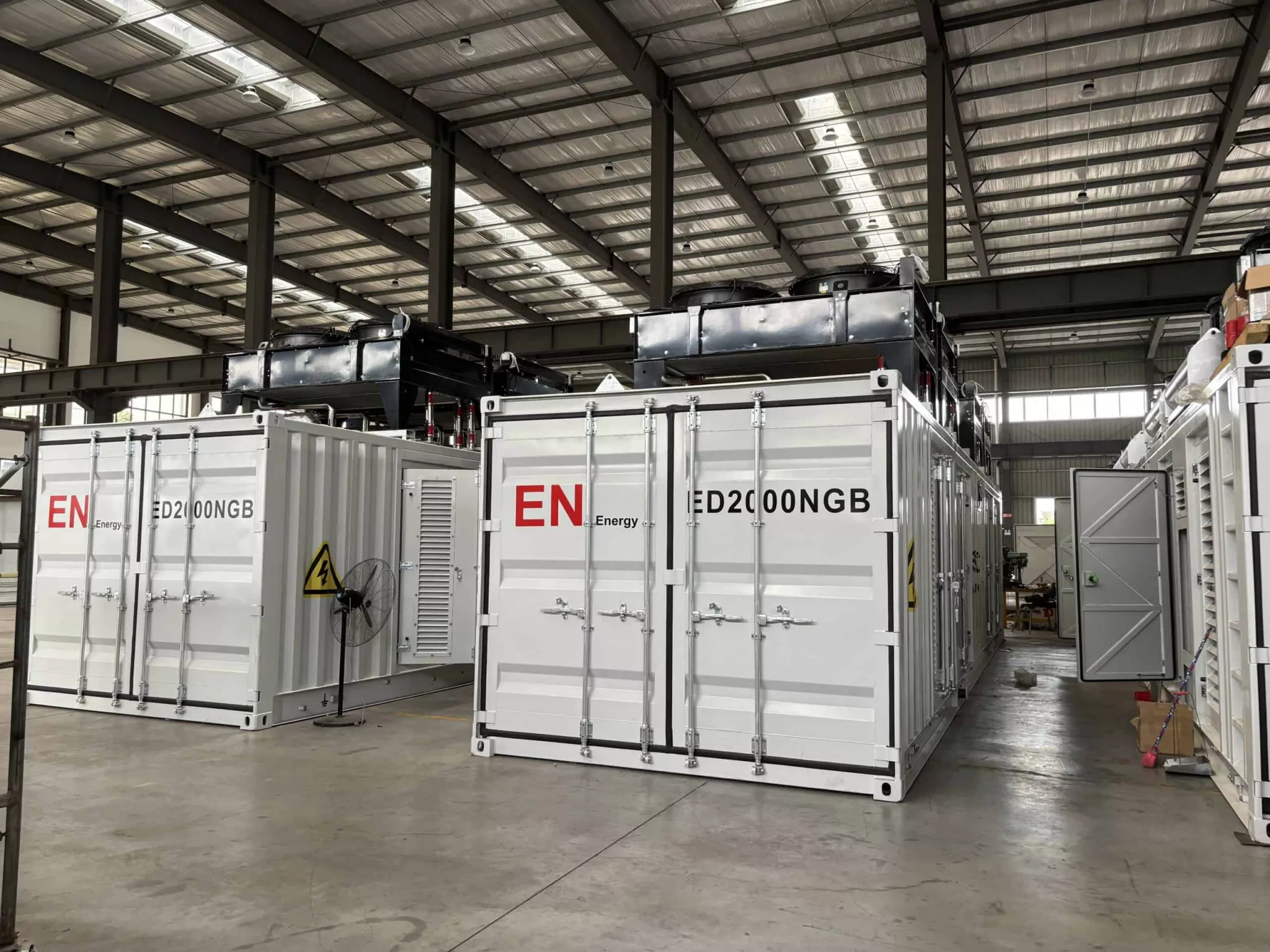

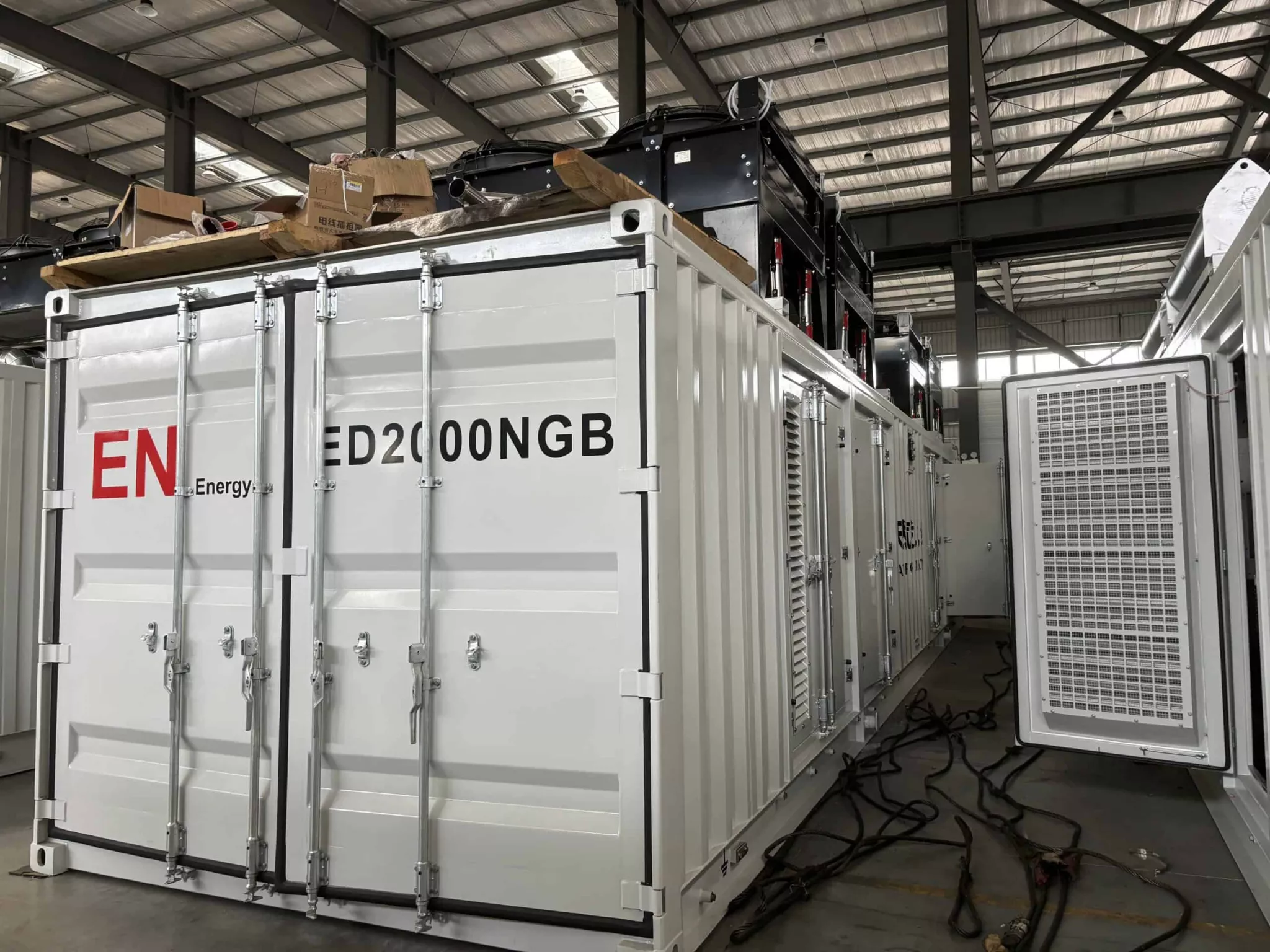

Фотографии установки
Частые вопросы
Можно ли поставить установку открытого исполнения на улице?
Нет. Агрегат без кожуха не защищён от осадков, пыли и ветра, поэтому его размещают в машинном зале, блок-модуле или контейнере с вентиляцией и отводом выхлопа. Если здания на объекте нет, берите кожухное или контейнерное исполнение.
Насколько открытая установка шумнее кожухной?
Существенно: кожух снижает уровень шума на десятки децибел. Для ED500NG в шумозащитном исполнении заявлено 80 dBA, в погодозащитном — 92 dBA. Открытая рама громче обоих вариантов, паспортного значения для неё завод не приводит — уровень определяется по месту установки.
Что дешевле — открытая рама или контейнер?
Сам агрегат в открытом исполнении стоит меньше всего. Но если под него нужно строить здание, итоговая стоимость проекта может оказаться выше, чем у готового контейнерного решения. Считать имеет смысл целиком по объекту, а не по цене установки.
Можно ли добавить утилизацию тепла к ED500NG?
Отбор тепла с выхлопа и рубашки охлаждения технически возможен, но если тепло нужно с самого начала, практичнее взять готовую когенерационную установку — она поставляется с теплообменниками и обвязкой в заводской комплектации.
